eNSP 双交换机使用静态路由（无trunk）实现三层互通 全流程图文教程

本文介绍使用eNSP双交换机使用静态路由（无trunk）实现三层互通的方法

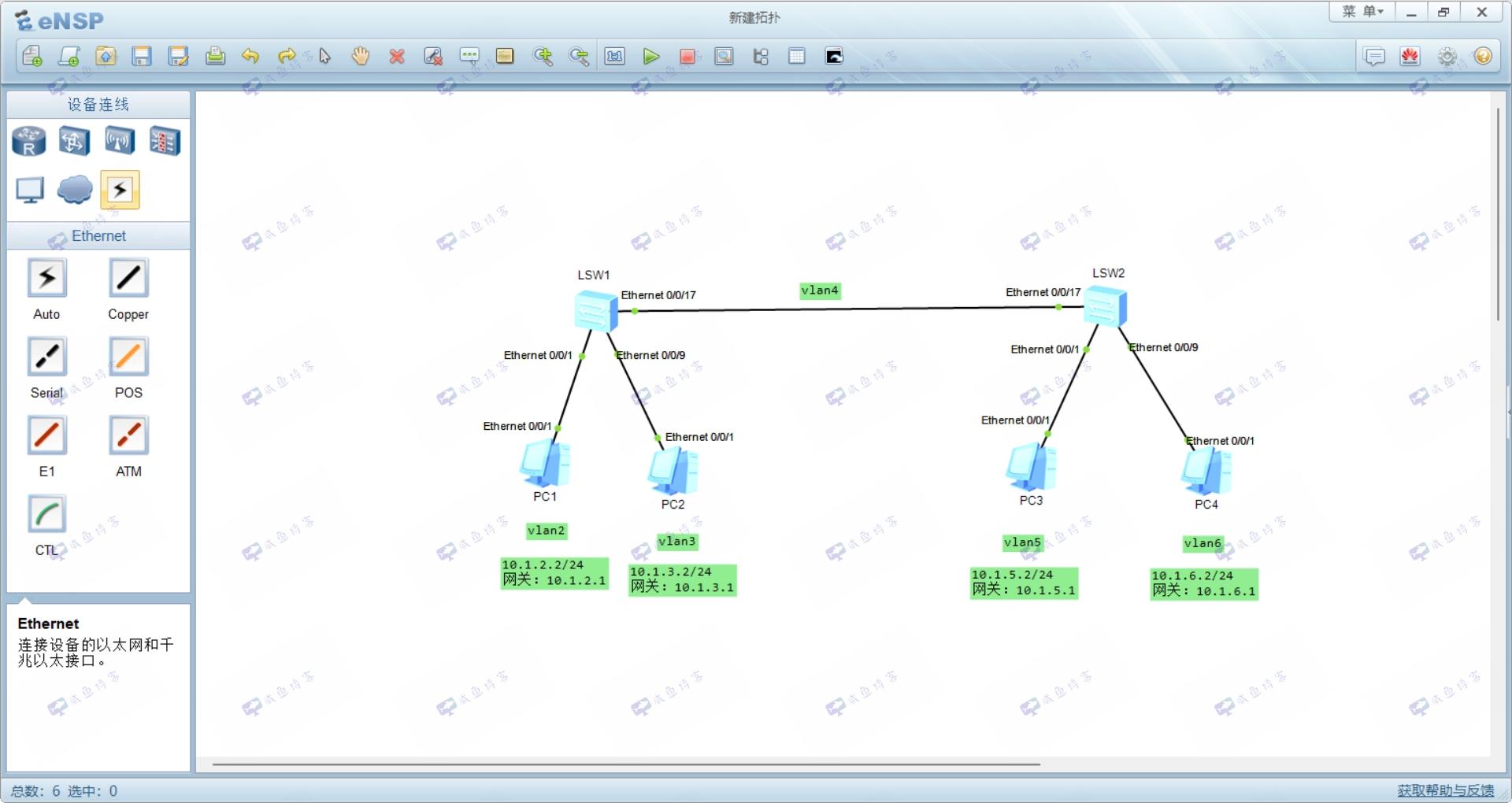

一.拓扑结构

二.交换机配置

1.交换机1配置

sys
undo in en
vlan batch 2 3 4
inter e0/0/1
port link-type acc
port default vlan 2
inter e0/0/9
port link-type acc
port default vlan 3
inter e0/0/17
port link-type acc
port default vlan 4
int vlanif 2
ip add 10.1.2.1 24
int vlanif 3
ip add 10.1.3.1 24
int vlanif 4
ip add 10.1.4.1 24
q
ip route-static 10.1.5.0 24 10.1.4.2
ip route-static 10.1.6.0 24 10.1.4.2

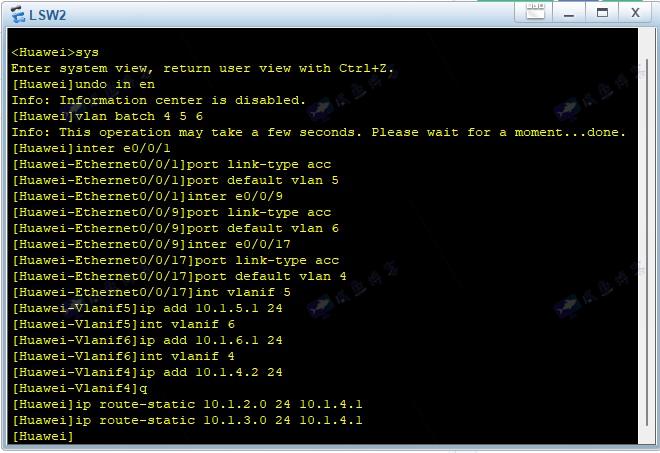

2.交换机2配置

sys
undo in en
vlan batch 4 5 6
inter e0/0/1
port link-type acc
port default vlan 5
inter e0/0/9
port link-type acc
port default vlan 6
inter e0/0/17
port link-type acc
port default vlan 4
int vlanif 5
ip add 10.1.5.1 24
int vlanif 6
ip add 10.1.6.1 24
int vlanif 4
ip add 10.1.4.2 24
q
ip route-static 10.1.2.0 24 10.1.4.1
ip route-static 10.1.3.0 24 10.1.4.1

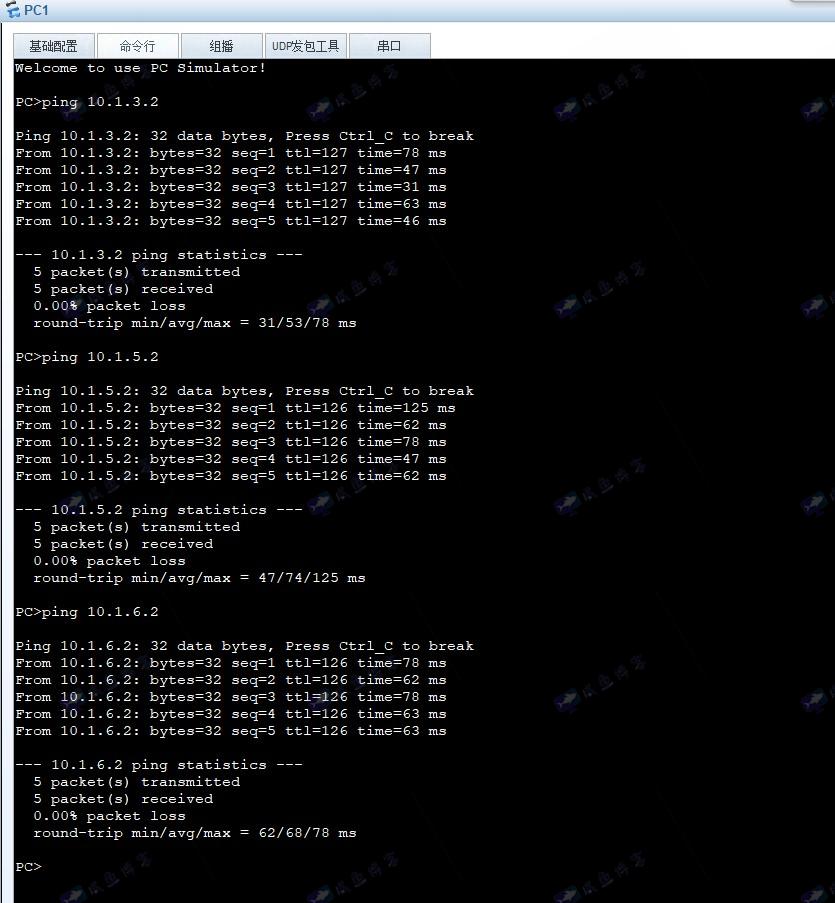

三.结果验证

完成如上配置后即可实现全网互通
