eNSP 三交换机实现三层互通 全流程图文教程

本文介绍eNSP三交换机实现三层互通的配置方法

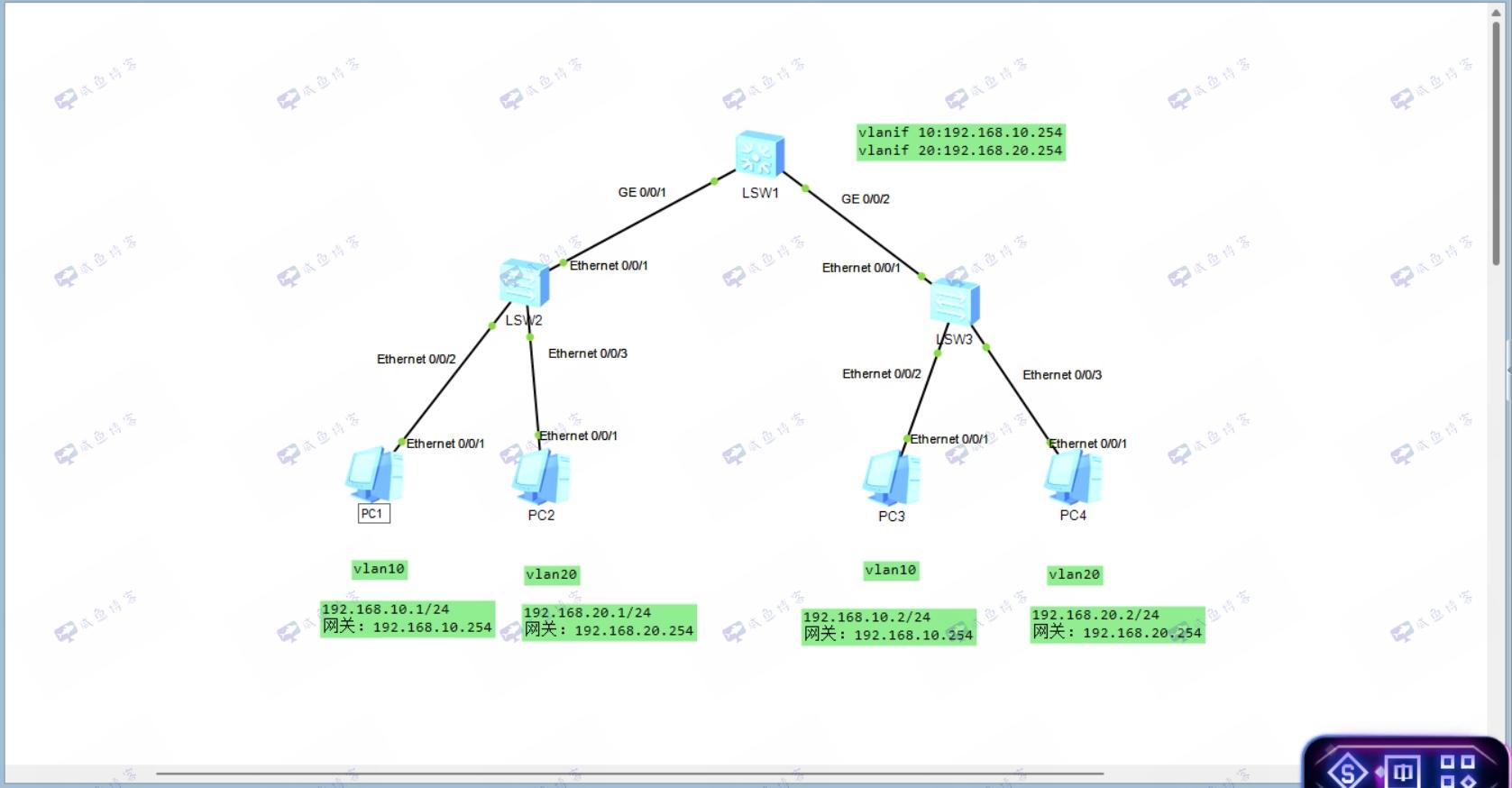

一.拓扑图

二.PC机配置实例

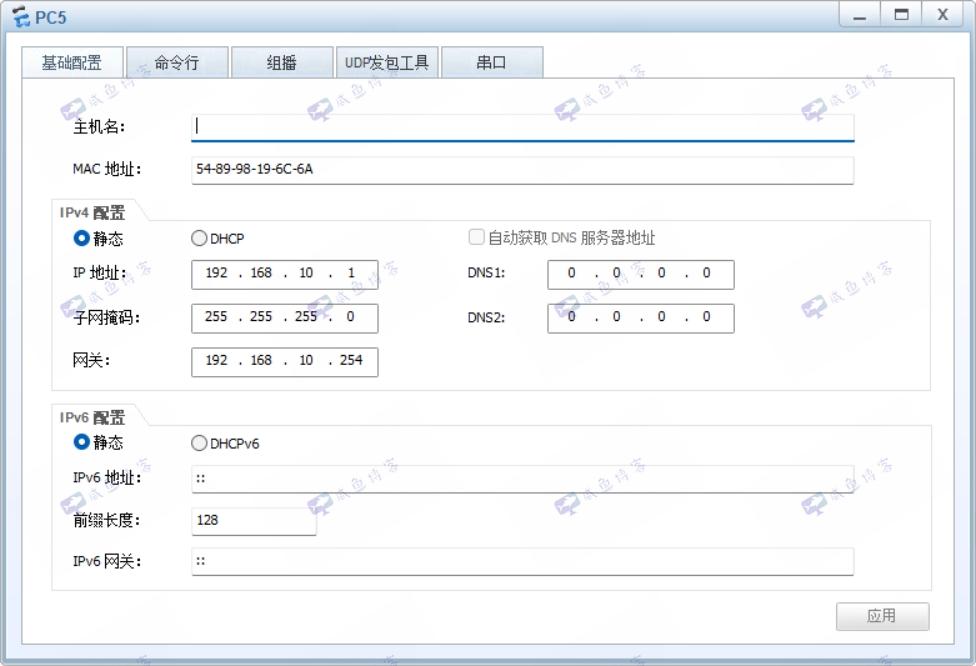

按下图所示PC机为例子进行配置，具体参数参考上文拓扑图

三.交换机配置

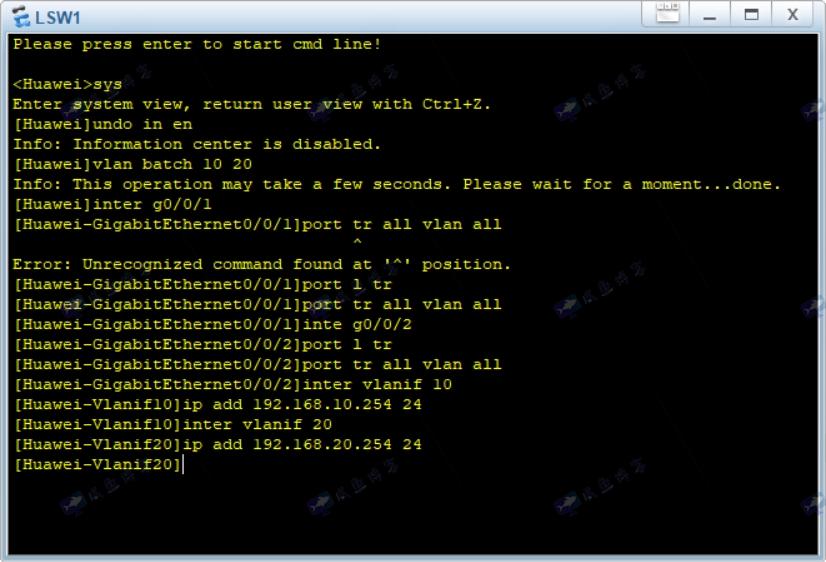

1.交换机1配置

按如下代码配置

sys
undo in en
vlan batch 10 20
inter g0/0/1
port l tr
port tr all vlan all
inte g0/0/2
port l tr
port tr all vlan all
inter vlanif 10
ip add 192.168.10.254 24
inter vlanif 20
ip add 192.168.20.254 24

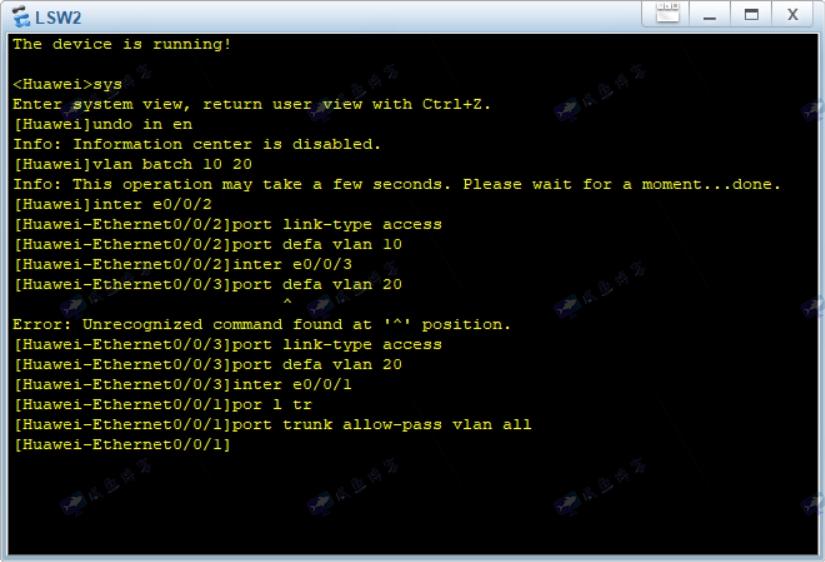

2.交换机2配置

按如下代码配置

sys
undo in en
vlan batch 10 20
inter e0/0/2
port link-type access
port defa vlan 10
inter e0/0/3
port link-type access
inter e0/0/1
por l tr
port trunk allow-pass vlan all

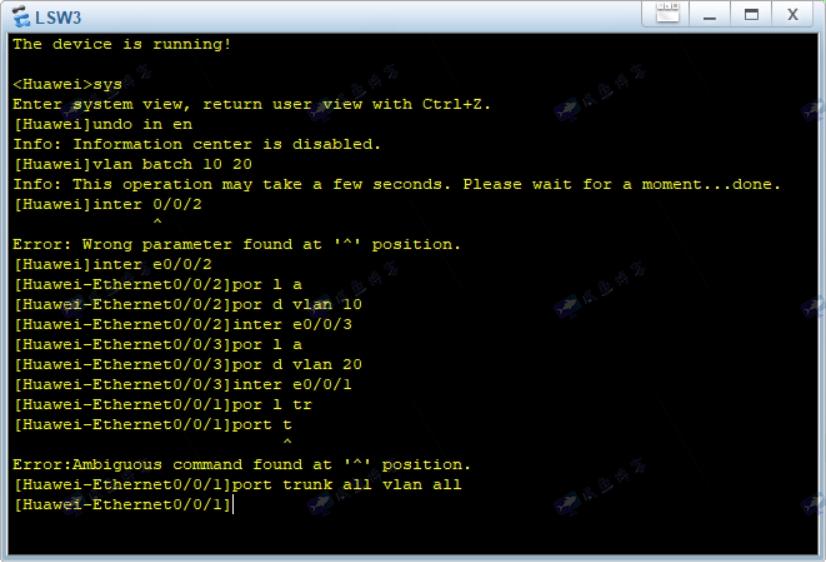

交换机3配置

按如下代码配置

sys
undo in en
vlan batch 10 20
inter e0/0/2
por l a
por d vlan 10
inter e0/0/3
por l a
por d vlan 20
inter e0/0/1
por l tr
port trunk all vlan all

四.结果验证

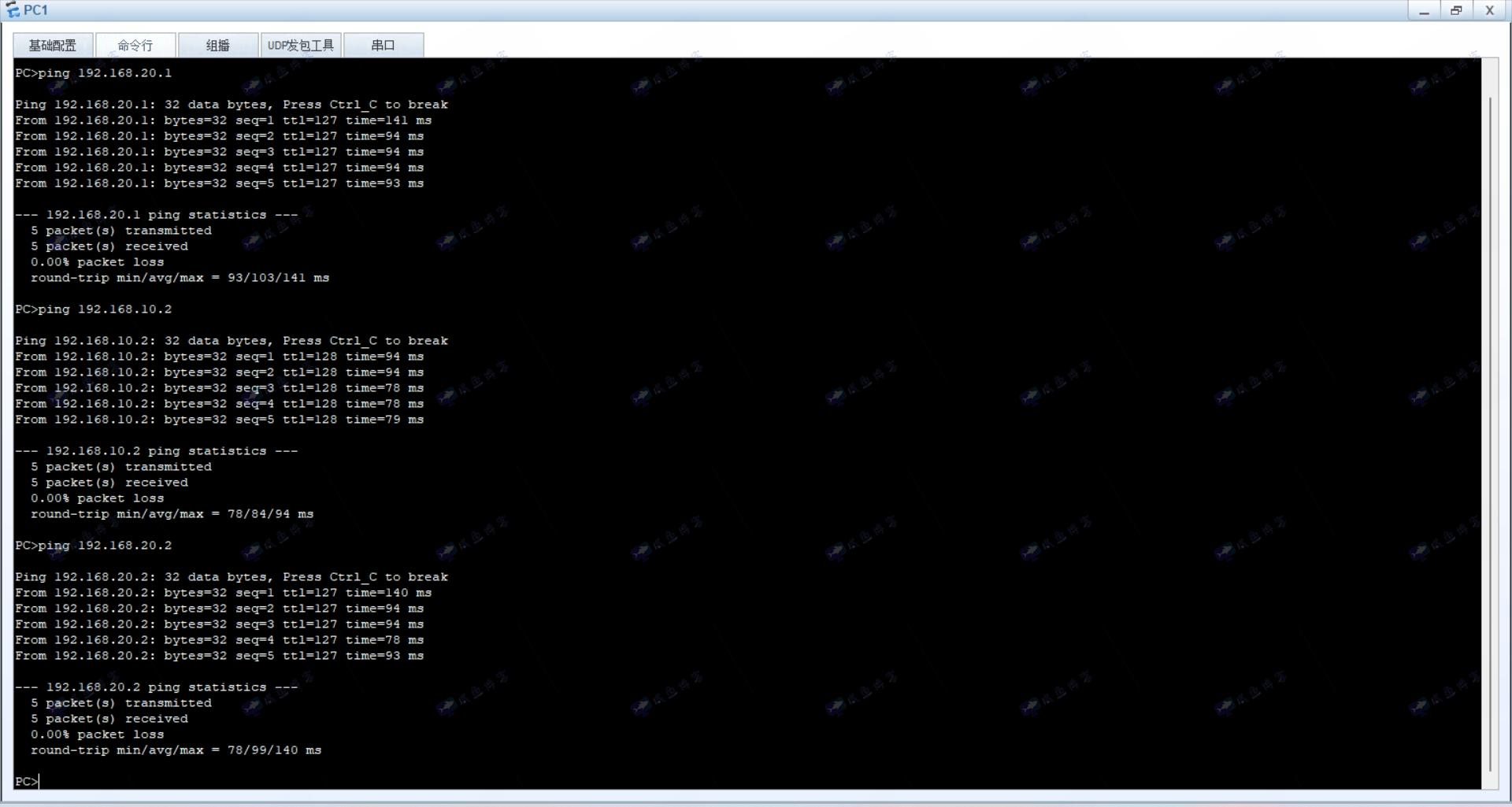

使用PC1 ping PC2、3、4皆可ping通，可知已实现全网互通
